ЛЮКИ-ЛАЗЫ ЛЛ-500,600

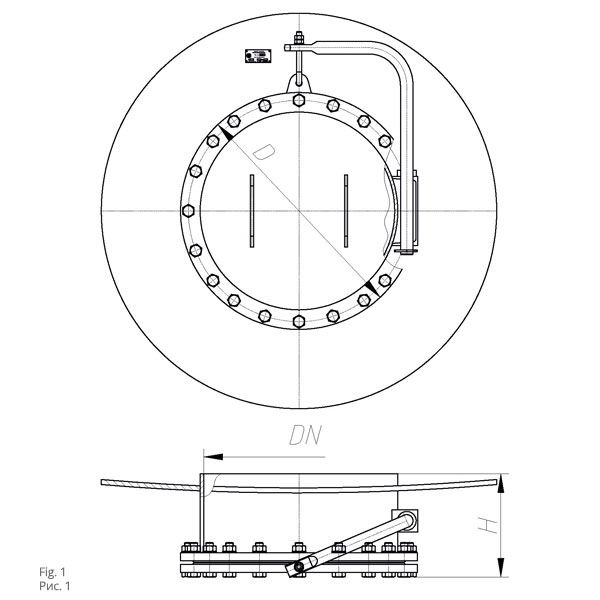

Чертеж люки-лазы ЛЛ-500, 600
Чертеж ЛЛ-500, 600

НАЗНАЧЕНИЕ

Люки-лазы предназначены для внутреннего осмотра, ремонта и очистки резервуара в технологиях хранения нефти и нефтепродуктов.

Варианты исполнения люков лазов: с поворотным устройством и без поворотного устройства.

Общий вид люков-лазов приведены на рис. 1 и 2, а технические характеристики — в таблице.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметров Цилиндрический Цилиндрический с поворотным устройством
ЛЛ-500 ЛЛ-600 ЛЛ-500У ЛЛ-600У
Условный проход, DN, мм 500 600 500 600
Габаритные размеры мм:

Диаметр наружный, D

Высота, Н

640 755 640 755
300 380 392 394
Масса, кг, не более 110 175 205 245
