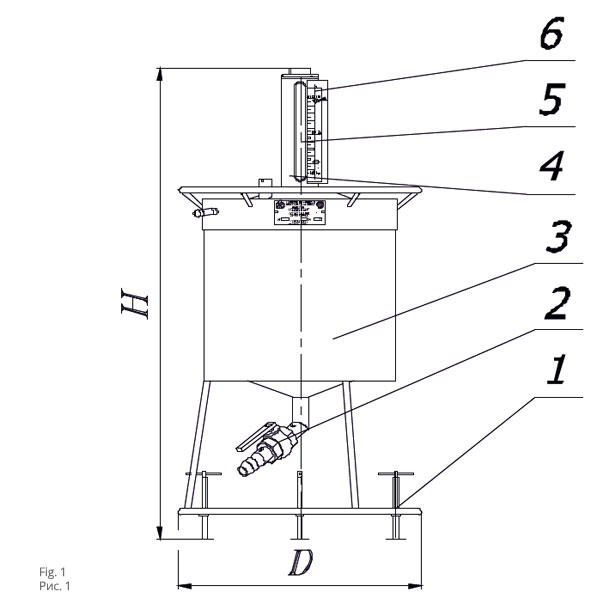

1-упор, 2-кран, 3-корпус, 4-горловина, 5-смотровое окно, 6-шкала.

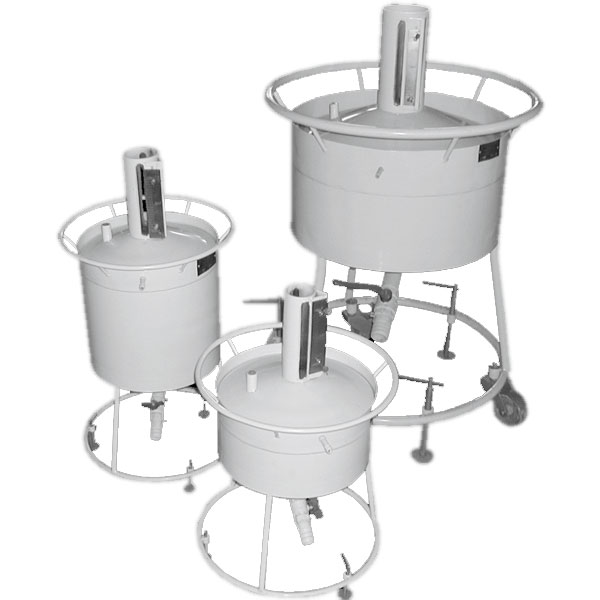

Мерники 2 разряда М2р-10Нф-01, М2р-20Нф-01, М2р-50Нф-01 ТУ У 24607422.001-99 предназначены для воспроизведения единицы объема жидкости и измерения объема жидкости.
Мерники эксплуатируются при температуре от минус 40° С до плюс 50° С.
По согласованию с заказчиком мерник может комплектоваться пеногасителем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
Параметр | Номинальное значение по ТУ | ||
М2р-10Нф01 | М2р-20Нф01 | М2р-50Нф01 | |
Вместимость, дм3 | 10 | 20 | 50 |
Основная погрешность при 293°К (20°С), %, не более | 0,1 | 0,1 | 0,1 |
Габаритные размеры, мм, не более | 400×650 | 400×800 | 620×1400 |
Масса, кг не более | 6,6 | 9 | 21,5 |
