MC-1 DN 50, 65, 75, 100

Category
Оборудование АЗС

МУФТА СЛИВНАЯ MC-1 DN 50,65,75,100

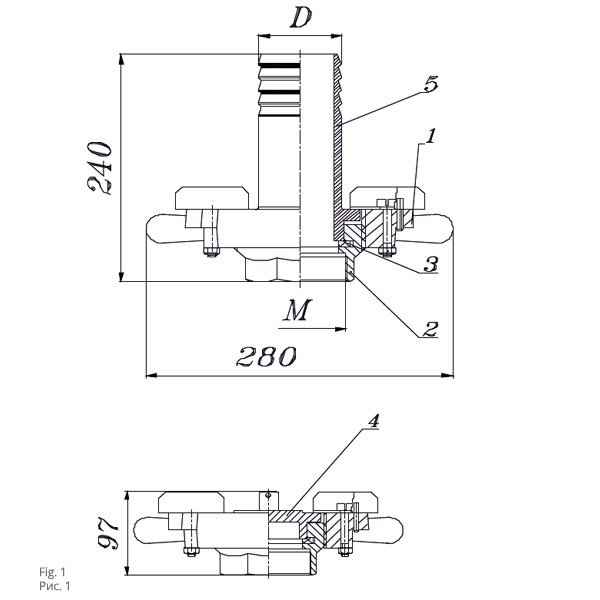

1-замок, 2-переходник, З-прокладка, 4-крышка, 5-наконечник.

НАЗНАЧЕНИЕ

Муфта сливная МС-1 ТУ У 24607422.011-2000 предназначена для быстрого и герметичного соединения сливного рукава автоцистерны с приемным трубопроводом резервуара, в который сливается нефтепродукт.

Муфта сливная состоит из:
— наконечника монтируемого на сливном рукаве.
— переходника устанавливаемого на фильтр сливной (емкости).

Муфта сливная выполнена из искробезопасного материала. Допускается применение МС для отвода паровоздушной смеси на рекуперацию при наливе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение Диаметр условного прохода, DN, mm D, мм M Масса, кг, не более
MC-1 Ж50 50 50 G3 3,1
MC-1 Ж65 65 65 G3 3,3
MC-1 Ж75 75 75 G3 3,5
MC-1 Ж100 100 100 G33/4 4,0
