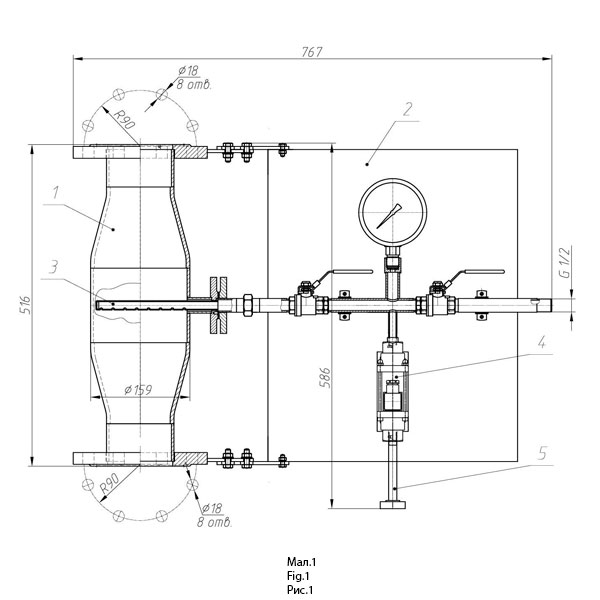

1-вставка, 2-блок дозирующий, 3- заборник, 4-электромагнитный клапан, 5-труба слива пробы
Технические характеристики устройства приведены в таблице 1, а габаритные и присоединительные размеры на рис. 1.
Наименование параметра | Диаметр трубопровода вставки, мм | Диаметр трубопровода
слива пробы, мм |
Значение | 80 | 10 |
Устройство пробозаборное щелевого типа (далее устройство) ПУЩТ-10 предназначено за отбора пробы масла растительного (далее продукта) в процессе налива его в транспортное средство.
Монтируется устройство в трубопровод, по которому осуществляется налив продукта. Блок дозирующий 2 возможно располагать слева и справа от трубопровода.
