ДО-100, 150, 200, 250, 350

ДИСК-ВІДБИВАЧ ДО КЛАПАНІВ ДИХАЛЬНИХ ДО-100,150,200,250,350

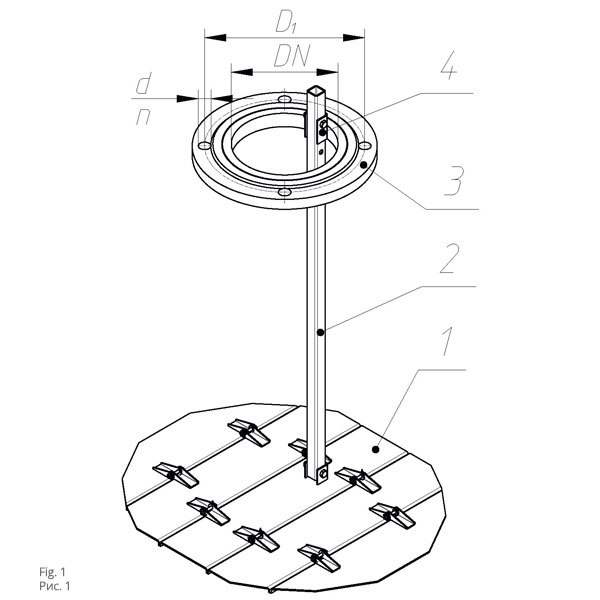

1-диск, 2-штанга, 3-фланець проміжний, 4-затискач.

Диск-відбивач призначений для зменшення втрат нафтопродуктів при великих та малих диханнях резервуарів.

Диск-відбивач монтується на фланці, встановленому між вогневим запобіжником або дихальним клапаном і патрубком на крівлі резервуара.

Диски-відбивачі випускаються для патрубків з прохідними діаметрами: 100,150, 200,250,350 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение	Диаметр патрубка DN, мм	Присоединительные размеры, мм		Условный диаметр диска, мм	Рекомендуемое расстояние от диска до крыши резервуара, мм
Обозначение	Диаметр патрубка DN, мм	D1	nxd	D	H
ДО-100	100	170	4×18	300	200
ДО-150	150	225	4×18	450	300
ДО-200	200	280	4×18	600	400
ДО-250	250	335	4×18	750	500
ДО-350	350	460	12×22	1050	700
ДО-500	500	600	20×22	1535	800
