КДС-1500/150, 200, 250, 350, 500 КДС-3000/250, 350, 500

Category
Устаткування дихальне та запобіжне, Устаткування нафтобаз

КЛАПАНИ ДИХАЛЬНІ СУМІЩЕНІ КДС-1500/150,200,250,350,500 КДС-3000/250,350,500

Клапан дыхательный совмещенный КДС

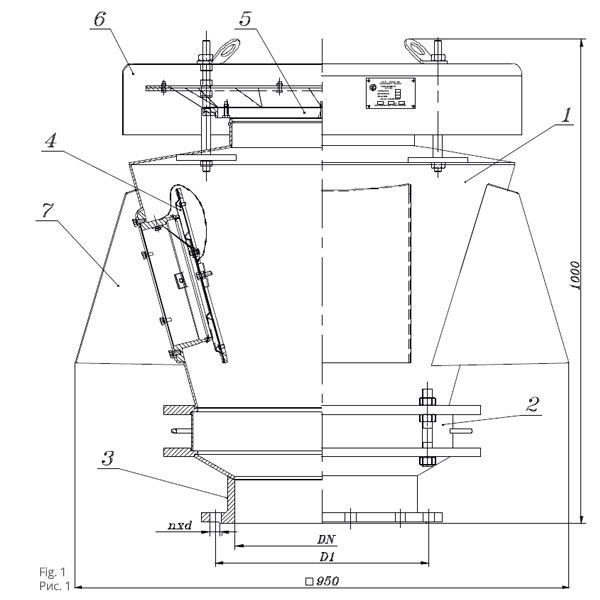

Чертеж клапана дыхательного совмещенного КДС

1-корпус; 2-гасник полум’я; 3-перехідник; 4-клапан вакууму; 5-клапан тиску; 6-кришка; 7-кожух.

ПРИЗНАЧЕННЯ

Клапани дихальні суміщені КДС ( що не примерзають) ТУ У 29.124607422-016-2001 призначені для герметизації газового простору резервуарів з нафтою та
нафтопродуктами від навколишнього середовища та підтримування тиску в цьому просторі у заданих межах, а також для захисту від потрапляння іскр та полум’я всередину резервуара.

ТЕХНІЧНИ ХАРАКТЕРИСТИКИ
Найменування основних параметрів Типорозміри клапана
КДС-1500 КДС-3000
Умовний прохід DN, мм 150 200 250 350 500 250 350 500
Тиск спрацьовування, Па (мм вод.ст.) 1500-1600(150-160)
Вакуум спрацьовування, Па (мм вод.ст.) 100-150(10-15)
Максимальна пропускна здатність, мЗ/год, не менше 450 750 1000 1300 1500 1100 1400 3000
Габаритні розміри, мм, не більше:

– довжина

950 950 1300 1300
– ширина 950 950 1300 1300
– висота (без диска-відбивача) 1000 900 1400 1300
Приєднувальні розміри:

– міжцентрова відстань D1, мм;

225 280 335 445 600 335 435 600
– діаметр отворів d, мм; 18 18 18 22 22 18 22 22
– кількість отворів 4 4 6 6 16 6 6 16
Маса клапана, кг, не більше 120 110 195
