НАСОСНА УСТАНОВКА З ОБЛІКОМ УНІВЕРСАЛЬНА НУ-80УУ

Насосная установка с учетом НУ-80УУ

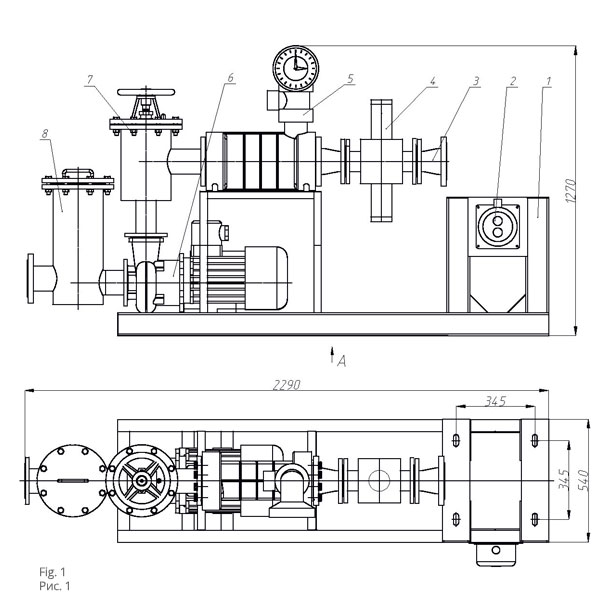

Чертеж насосной установки НУ-80УУ

1-рама; 2-УЗА-4К; 3-перехідник; 4-клапан електромагнітний; 5-лічильник; 6-електронасос: 7-фільтр-відсікач; 8-фільтр.

ПРИЗНАЧЕННЯ

Насосна установка з обліком призначена для перекачування світлих нафтопродуктів з в’язкістю 0,55…60 мм2/сек з одночасним показанням кількості відпущеного продукту.

Установка може також використовуватися як модуль стояка автоналивного та установки верхнього наливу залізничних цистерн, для чого, на частину рами 1, котра виступає, встановлюються з’єднувальні вузли цих виробів.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Умовный прохідни й діаметр, DN , мм 80
Робочий тиск, МПа 0,6
Продуктивність, м3/год 100
Клас точності лічильника, % 0,25
