ФИЛЬТРЫ СЕТЧАТЫЕ ТИПА ФС

НАЗНАЧЕНИЕ

Фильтры сетчатые ТУ У 29.2-24607422-018-2004 предназначены для фильтрации на АЗС и нефтебазах светлых нефтепродуктов (бензин, дизтопливо, керосины) от механических примесей с размерами свыше 0,3 мм.

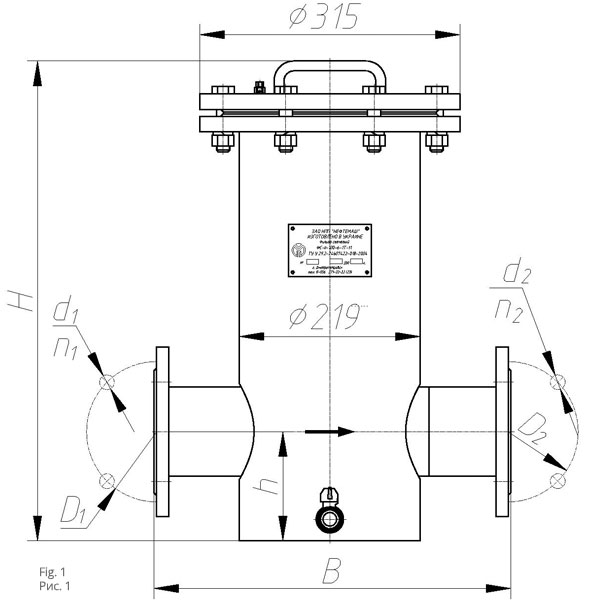

Фильтры (рис. 1 и таблица 1) устанавливаются на всасывающем трубопроводе насоса Место установки колодец, открытый воздух и т.д. (предусматривается проектом), исходя из свободного доступа к нему для технического обслуживания.

Фильтры возможно изготовить по эскизам заказчика (например, см. рис. 2 и 3).

Фильтры приведенные на рис. 4, 5, 6, 7 и в таблице 2 устанавливаются на АЗС для фильтрации продукта, сливаемого с бензовозов в резервуары. С этой-же целью применяются фильтры типа ФСТВ-80 (рис. 8, 9).

Температура эксплуатации фильтров: -40°С до +50°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Фильтр сетчатый дренажный жидкостной (СДЖ) предназначен для очистки от механических примесей нефтепродукта с кинематической вязкостью от 0,55 до 300мм2/с в диапазоне температур от минус 40 до плюс 50оС. Степень фильтрации заказчик оговаривает в договоре.

В нижней части корпуса фильтра (см.рис.1) расположен сливной патрубок, через который осуществляется слив воды, механических примесей или смеси из них.

Таблица 1

Параметр

Изделие

DN D1 d1 n1 D2 d2 n2 H h B Масса, кг,

не более

ФС-II-80-6-1Т 80 150 18 4 150 18 4 556 120 450 48,0
ФС-II-80-6-1Т 80 170 18 4 150 18 4 581 120 402 50,0
ФС-II-80-6-1Т 80 180 18 8 150 18 4 581 120 400 50,0
ФС-II-100-6-1Т 100 170 18 4 170 18 4 581 132 434 52,0
ФС-II-100-6-1Т 100 170 18 4 170 18 4 396 132 436 48,0
ФС-II-100-6-1Т 100 240 22 8 170 18 4 556 132 436 53,0

Таблица 2

Параметр

Изделие

Вариант Условный проход, мм Н, мм В, мм Масса, кг
ФС-II-80-6-2Т I 80 494 410 37,0
ФС-II-80-6-2Т II 80 526 410 37,0
ФС-II-80-6-2Т III 80 612 350 39,0
ФС-II-80-6-2Т IV 80 581 450 50,0
