ФИЛЬТР-ОТСЕКАТЕЛЬ ФО-45,80

1-корпус, 2-крышка, 3-клапан, 4-штуцер сливной с пробкой.

НАЗНАЧЕНИЕ

Фильтр-отсекатель предназначен для:
— фильтрации светлых нефтепродуктов с вязкостью 0,55…60 мм2/сек от механических примесей с размерами свыше 0,1 мм;
— перекрытия подачи жидкости после отключения насоса, что предотвращает отток жидкости из счетчика, а следовательно исключает занижение показаний счетчика от фактической величины отпущенной жидкости.

Фильтр-отсекатель устанавливается перед счетчиком жидкости на наливных магистралях.
Для удаления воды и грязи в нижней части корпуса предусмотрена пробка.

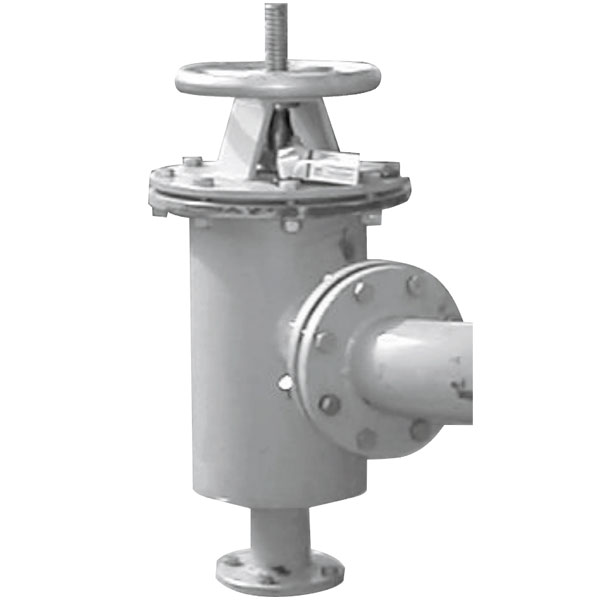

Общий вид фильтра-отсекателя приведен на рисунке.

Примечание — Стыковочные фланцы, по согласованию с заказчиком, выполняются под конкретные стыкуемые узлы (насос, счетчик)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Изделие\Параметр

D1,

мм

d,

мм

n H, мм
ФО-45 130 14 4 380
ФО-80 150 18 4 330
