ГО-80, 100 и ФГО-100, 150

Category
Оборудование нефтебаз, Фильтры

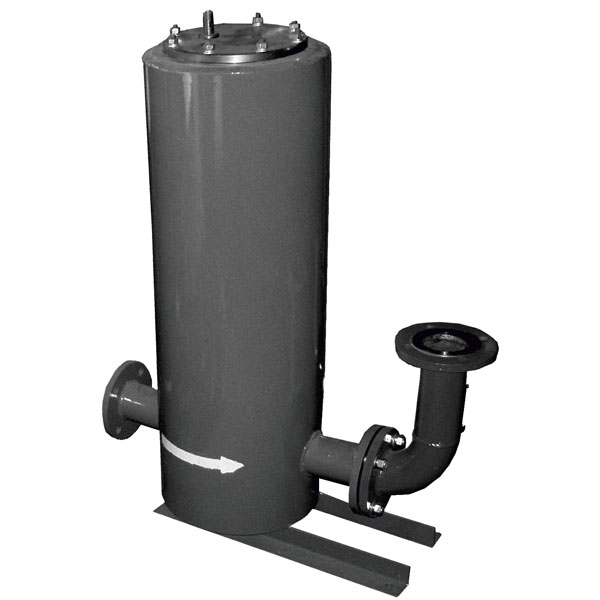

ГАЗООТДЕЛИТЕЛИ И ГАЗООТДЕЛИТЕЛИ С ФИЛЬТРОМ(ГО-80,100) и (ФГО-100,150)

НАЗНАЧЕНИЕ

Газоотделители (ГО) и газоотделители с фильтром (ФГО) ТУ У 28.7-24607422-025:2007 предназначены для удаления газовоздушной смеси из неагрессивных жидкостей с кинематической вязкостью от 0,55 до 6,0 сСт перед её подачей в измерительную систему. ФГО кроме удаления газовоздушной смеси осуществляет фильтрацию жидкости.

Удаление паров и воздуха из пропускаемой жидкости повышает точность её измерения расходомерами.

ГО и ФГО представляют собой сборно-сварные конструкции. Соединения, где в процессе работы узла происходит перемещение одной детали относительно другой, одна из деталей выполняется из искробезопасного материала.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

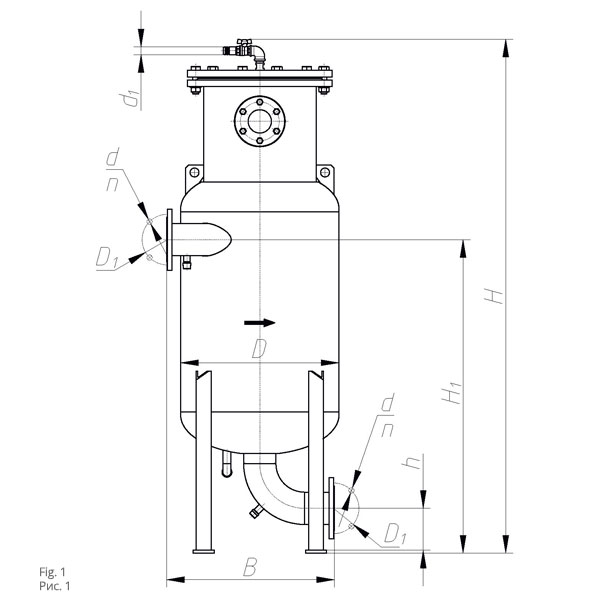

Наименование изделия Условный проход, DN Присоединительные размеры, мм Габаритные размеры, мм, не более Масса,кг
D1 d n h d1 D В Н Н1
ГО-80 80 150 18 4 150 26 426 355 1530 870 183
ГО-100/ФГО-100 100 170 18 4 260 26 530 565 1725 1050 208/225
ФГО-150 225 18 8 175 26 610 750 1940 1270 280
