КДС-1500/150, 200, 250, 350, 500 КДС-3000/250, 350, 500

Category
Оборудование дыхательное и предохранительное, Оборудование нефтебаз

КДС-1500/150,200,250,350,500 КДС-3000/250,350,500 — КЛАПАНЫ ДЫХАТЕЛЬНЫЕ СОВМЕЩЕННЫЕ

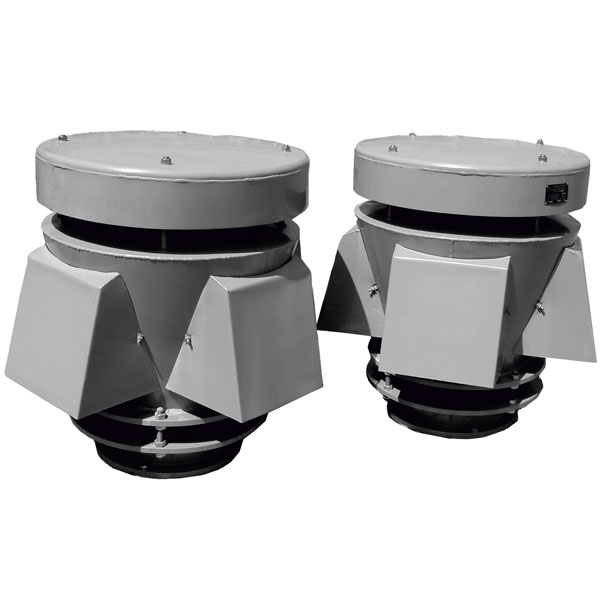

Клапан дыхательный совмещенный КДС
Чертеж клапана дыхательного совмещенного КДС

1-корпус; 2-пламегаситель; 3-переходник; 4-клапан вакуума; 5-клапан давления; 6-крышка; 7-кожух.

НАЗНАЧЕНИЕ

Клапаны дыхательные совмещенные КДС (непримерзающие) ТУ У 29.1-24607422-016-2001 предназначены для герметизации газового пространства резервуаров с нефтью и нефтепродуктами от окружающей среды и поддержания давления в этом пространстве в заданных пределах, а также для защиты от попадания искр и пламени вовнутрь резервуара.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование основных параметров Типоразмеры клапана
КДС-1500 КДС-3000
Условный проход DN, мм 150 200 250 350 500 250 350 500
Давление срабатывания, Па (мм вод.ст.) 1500-1600 (150-160)
Вакуум срабатывания, Па (мм вод.ст.) 100-150 (10-15)
Максимальная пропускная способность, мЗ/час, не менее 450 750 1000 1300 1500 1100 1400 3000
Габаритные размеры, мм, не более:

— длина

 950 950 1300 1300
— ширина 950 950 1300 1300
— высота (без диска-отражателя) 1000 900 1400 1300
Присоединительные размеры:

— межцентровое расстояние D1, мм;

 225 280 335 445 600 335 435 600
— диаметр отверстий d, мм; 18 18 18 22 22 18 22 22
— количество отверстий 4 4 6 6 16 6 6 16
Маса клапана, кг, не более 120 110 195
