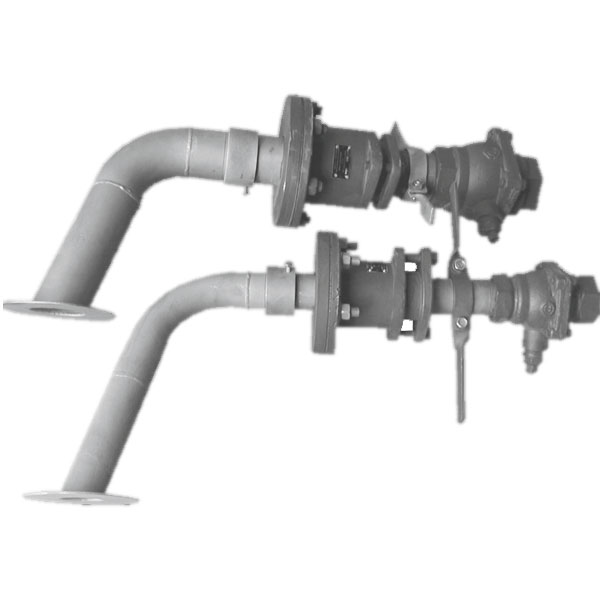

КРАН СИФОННЫЙ КС-50с, КС-80с

1-рукоятка, 2-корпус, 3-фланец, 4- муфта, 5-отвод, 6-кран.

НАЗНАЧЕНИЕ

Кран сифонный (водоспускной) ТУ У24607422.13-2000 предназначен для выпуска подтоварной воды и «мертвого» остатка нефтепродукта из резервуара.

Кран сифонный монтируется на первом поясе резервуара в месте, предусмотренном проектной документацией.

Кран сифонный КС-50с устанавливается на резервуарах емкостью до 5000 м. куб., а КС-80с — более 5000 м. куб.

Устройство и основные размеры крана КС- 50с (80с) приведены в таблице и на рисунке.

В качестве запирающего устройства применяются краны шаровые стальные, которые предназначены для работы в среде светлых нефтепродуктов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TECHNICAL CHARACTERISTICS

Обозначение

Designation

Позначення

L, мм Н, мм Масса, кг, не более Weight, kg, max. Маса, кг, не більше
КС-50с 850 550 27
КС-80с 930 560 43
