ПРОБООТБОРНИКИ

Category
Оборудование вспомогательное, Оборудование нефтебаз

ПРОБООТБОРНИКИ

Рис.1. ПП-1.
1-груз, 2-труба заборная, 3-корпус, 4-крышка, 5-пробка.

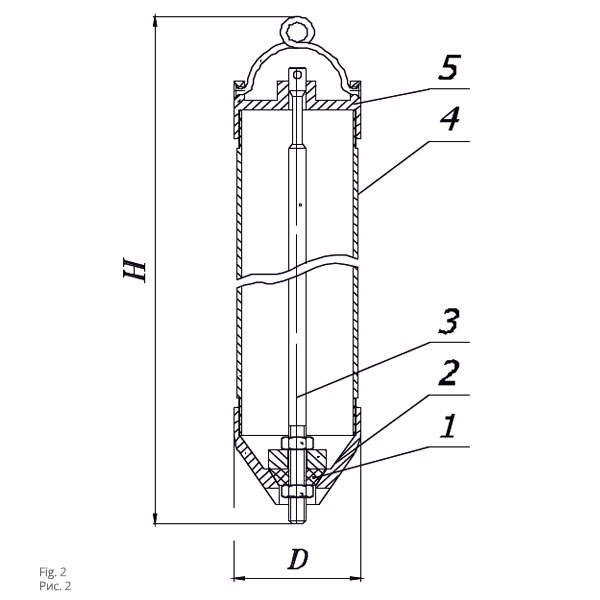

Рис.2. ПП-2.
1-пробка , 2-наконечник, 3-шток, 4-корпус, 5-крышка.

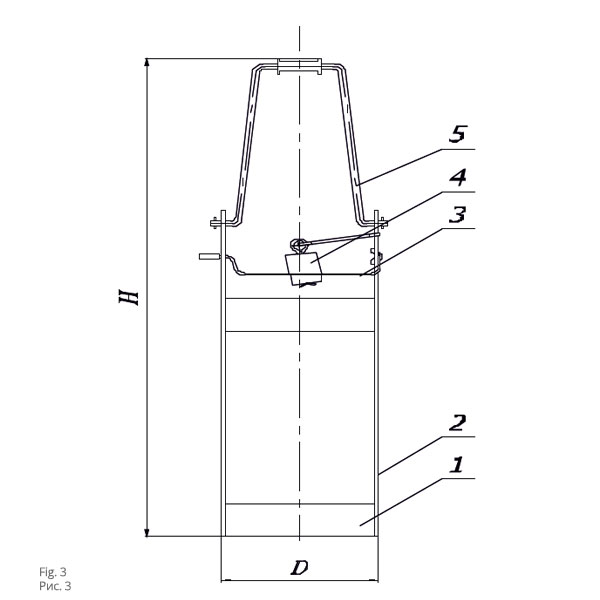

Рис.З. ПП-3.
1-груз , 2-корпус, З-зажим, 4-пробка, 5-ручка.

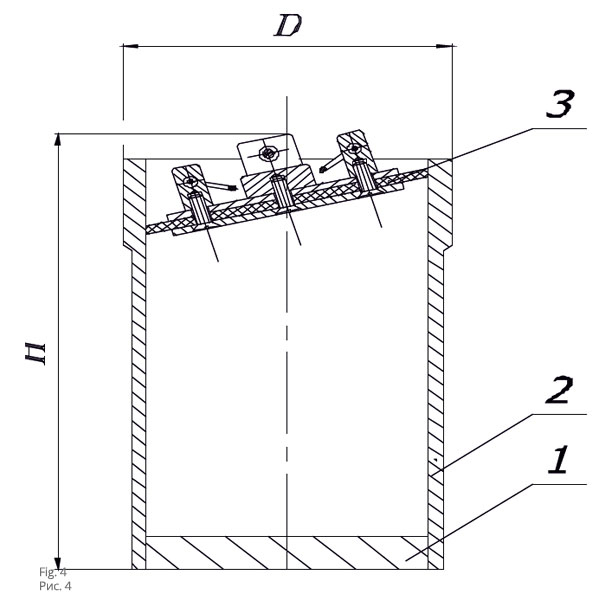

Рис.4. ПП-4 (ПП4/2).
1-груз, 2-корпус, З-крышка.

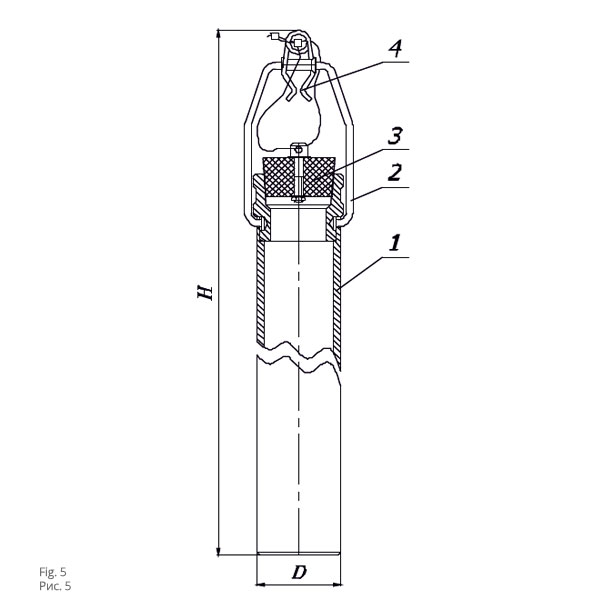

Рис.5. ПП-5.
1-корпус, 2-ручка, З-пробка, 4-зажим.

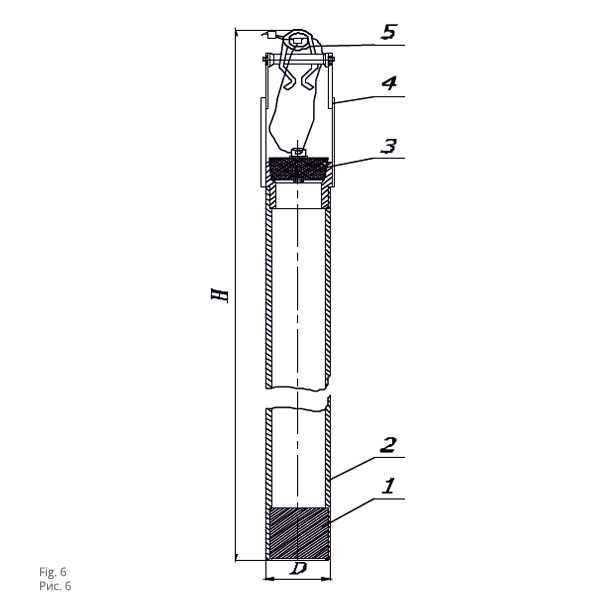

Рис.6. ПП-6.
1-груз, 2-корпус, 3-пробка, 4-ручка, 5-зажим.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры ПП-1 ПП-2 ПП-3 ПП-4 ПП-4/2 ПП-5 ПП-6
D, мм 60 60 90 116 83 78 47
H, мм 185 443 360 200 250(155) 617 700
Емкость, дм3 0,235 0,7 *) 1,2 0,93 ( 0,5) 0,9 0,385
Масса, кг 0,9 2,1 1 3,5 2,2(1,53) 3 2,0

*) Объём зависит от ёмкости, установленной в каркас пробоотборника.

НАЗНАЧЕНИЕ

Пробоотборники металлические ДСТУ 4488:2005 предназначены для отбора проб нефтепродукта из стационарных резервуаров и транспортных емкостей с любого горизонта с целью определения его качественных показателей. Пробоотборники изготовливаются следующих типов:
ПП-1, ПП-2 — для отбора донных проб (Рис.1,2);
ПП-3 — для отбора проб в съемную емкость (например, бутылку), устанавливаемую в
металлический каркас (Рис.З);
ПП-4, ПП4/2 — с утяжеленным дном (Рис.4);
ПП-5 — для отбора проб на различных горизонтах (Рис.5);
ПП-6 — для отбора проб из узких горловин (Рис.6).
