МОСТИК ОТКИДНОЙ ЭСТАКАДНЫЙ С АМОРТИЗАТОРОМ (МОЭ-4А,5А)

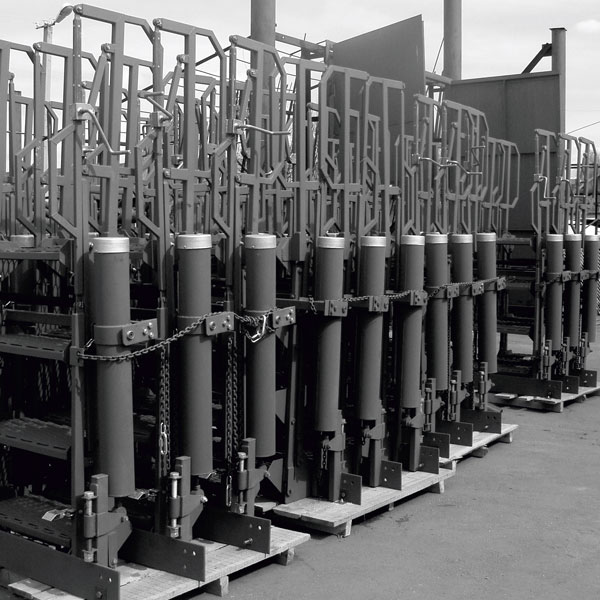

1-основание; 2-направляющие; 3-ступенька; 4-поручни; 5-амортизатор; 6-стопор; 7-фиксатор в рабочем положении; 8-упор; 9-цепь; 10-болт регулировочный.

НАЗНАЧЕНИЕ

Мостик откидной эстакадный предназначен для перехода обслуживающего персонала с настила сливо-наливной эстакады на вагон-цистерну или автоцистерну любо-го типа и обратно.

Технические характеристики, габаритные (для справок) и монтажные размеры, а также общий вид мостика приведены в таблице 1 и на рис. 1, 2 и 3. Мостик на рис. 3 отличается от мостика на рис. 1 расположением амортизатора (вертикальным). Вертикальное расположение амортизатора уменьшает усилие при перемещении мостика.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
L, мм L1, мм Н, мм Количество ступеней, шт Нагрузка на мостик, кг, не более Угол опускания, град Масса, кг
МОЭ-4А 1815 1600 2415 4 120 35 205
МОЭ-5А 2095 1880 2695 5 120 35 220
