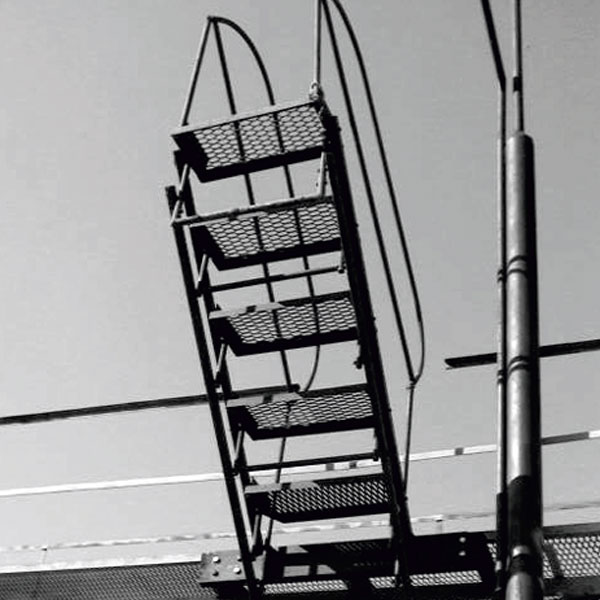

МОСТИК ОТКИДНОЙ ЭСТАКАДНЫЙ МОЭ-3, МОЭ-5

1-основание; 2-направляющие; 3-ступенька; 4-поручни; 5-противовес.

НАЗНАЧЕНИЕ

Мостик откидной эстакадный предназначен для перехода обслуживающего персонала с настила сливо-наливной железнодорожной эстакады на вагон-цистерну любого типа и обратно.

Технические характеристики, габаритные (для справок) и монтажные размеры, а также общий вид мостика приведены в таблице 1 и на рис. 1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
L, мм L1, мм H, мм Количество ступеней, шт Нагрузка на мостик, кг, не более Масса, кг
МОЭ-3 2330 1215 3710 3 120 150
МОЭ-5 3150 2035 4500 5 120 240
