МЕХАНИЗМ УПРАВЛЕНИЯ ХЛОПУШКОЙ, БОКОВОЙ МУ-1 для Х-80,100,150

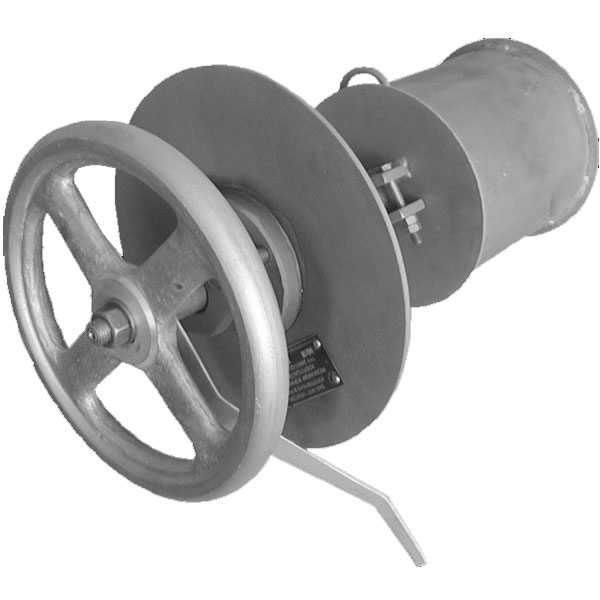

Механизм управления МУ-1
Чертеж механизма управления хлопушкой МУ-1 и МУ-2

1-корпус, 2-барабан, 3-вал, 4-указатель, 5-маховик.

Масса МУ-1 не более 15 кг.

НАЗНАЧЕНИЕ

Механизм управления (МУ-1) ТУ У 24607422.010-2000 предназначен для открывания (закрывания) крышки хлопушки и фиксации ее в открытом положении.

Механизм управления МУ-1 устанавливается совместно с хлопушками, проходной диаметр которых равен 80, 100, 150 мм.
Температура эксплуатации МУ-1: от минус 40 до плюс 50°С.

МУ-1 монтируется на боковой стенке резервуара над хлопушкой.

Корпус механизма управления с барабаном и тросом расположены внутри, а приводное устройство (штурвал) с наружной стороны резервуара.
