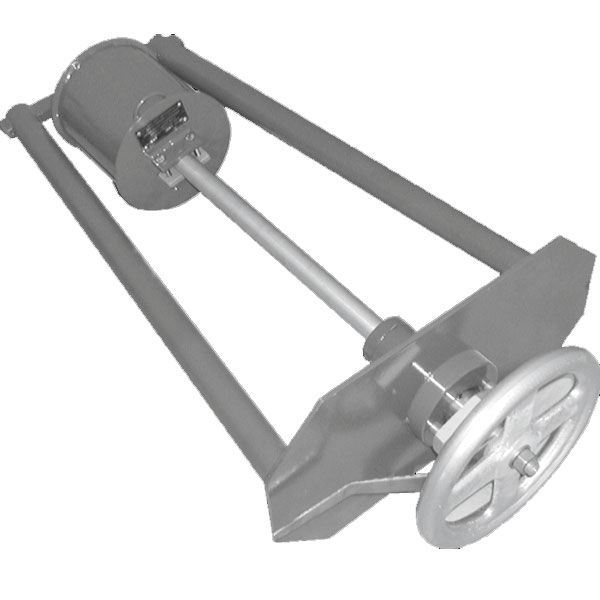

МЕХАНИЗМ УПРАВЛЕНИЯ ХЛОПУШКОЙ, БОКОВОЙ (МУ-2 для ХП-250,300,350)

1-корпус, 2-барабан, 3-вал, 4-указатель, 5-маховик.

Габаритные размеры МУ-2 приведены на рисунке.
Масса МУ-2 не более — 30 кг.

НАЗНАЧЕНИЕ

Механизм управления хлопушкой (МУ-2) ТУ У 24607422.010-2000 предназначен для открывания (закрывания) крышки хлопушки и фиксации ее в открытом положении.

Механизм управления хлопушкой (МУ- 2) устанавливается совместно с хлопушками, проходной диаметр которых равен 250, 300, 350 мм.

Температура эксплуатации МУ-2 от минус 40 до плюс 50°С. МУ-2 монтируется на боковой стенке резервуара над хлопушкой.

Корпус механизма управления с барабаном и тросом расположены внутри, а приводное устройство (штурвал) с наружной стороны резервуара.
