МЕХАНИЗМ УПРАВЛЕНИЯ ХЛОПУШКОЙ, БОКОВОЙ С ЭЛЕКТРОПРИВОДОМ МУ-3 для ХП-400..600

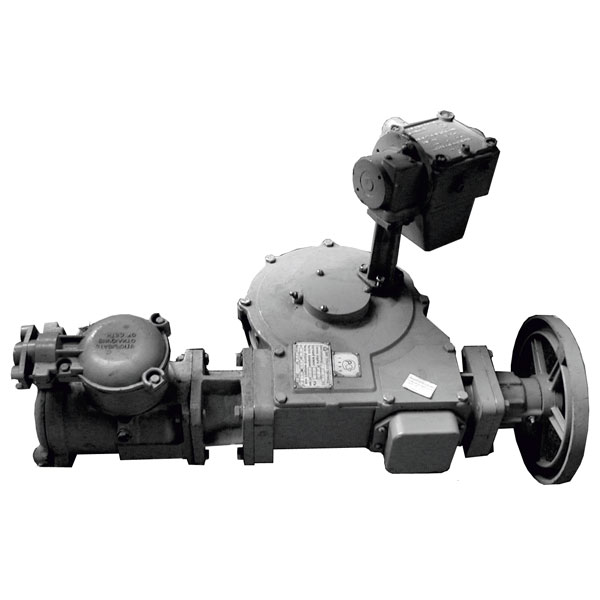

Механизм управления хлопушкой МУ-3
Чертеж механизма управления хлопушкой МУ-3

1-корпус, 2-барабан, 3-вал, 4-фланец.

НАЗНАЧЕНИЕ

Механизм управления хлопушкой МУ-3 ТУ У 24607422.0102000 предназначен для открывания (закрывания) хлопушки ХП-400, ХП- 500, ХП-600 и используется совместно с электроприводом типа В-А2-07(14).

Производится механизм управления МУ-ЗР, в котором вращение вала осуществляется вручную штурвалом.

Температура эксплуатации МУ- 3 от минус 40 до плюс 50°С. МУ-3 монтируется на боковой стенке резервуара над хлопушкой

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вылет барабана, мм 852
Диаметр барабана, мм 76
Диаметр троса, мм 6,3
Вылет приводного вала, мм 324
Масса МУ-3, кг не более 75
