Р10УЗГНф, Р20УЗГНф

Category
Другое оборудование, Инструмент меритильный

РУЛЕТКА МЕТАЛЛИЧЕСКАЯ ИЗМЕРИТЕЛЬНАЯ

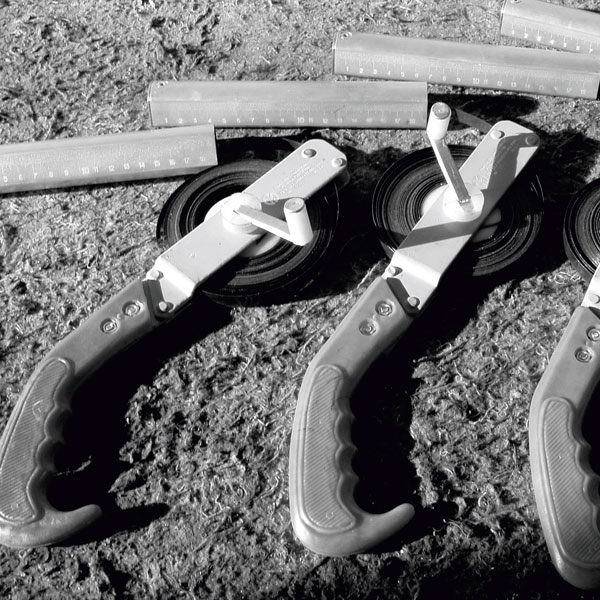

1-ручка, 2-лента, 3-груз, 4-вороток.

НАЗНАЧЕНИЕ

Рулетка металлическая измерительная (далее рулетка) предназначена для измерения уровня нефти и нефтепродуктов в резервуарах.

Рулетки производятся десяти- и двадцатиметровыми.

Рулетка состоит из металлической ленты и прикрепленному к ней грузу (лоту). На ленту рулетки и груз нанесена шкала с интервалом 1 мм. Для сматывания ленты на барабане имеется вороток, который одновременно выполняет функцию фиксатора ленты.

Материал деталей груза, соприкасающихся с днищем резервуара, искробезопасный.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметров , элементов шкалы Нормированные значения для типоразмеров
Р10УЗГНф Р20УЗГНф
Длина шкалы рулетки , мм 10000 20000
Масса рулетки с грузом, кг, не более 1,4 1,5
Цена деления шкалы, мм 1
Масса груза , кг 0,8 ± 0,04
Допускаемая погрешность общей длины шкалы рулетки и отдельных её интервалов при температуре (20 ± 5) С, мм:

— для миллиметровых интервалов

— для сантиметровых интервалов

— для дециметровых интервалов

— отрезок шкалы 1 м и более



±0,20

±0,30

±0,40

± [0,40±0,20(L -1)]

Примечание — L — число полных и не полных метров в отрезке
