СТОЯК АВТОНАЛИВНИЙ ТЕЛЕСКОПІЧНИЙСАТ-80,100

Стояк автоналивной телескопический CAT-80 и CAT-100

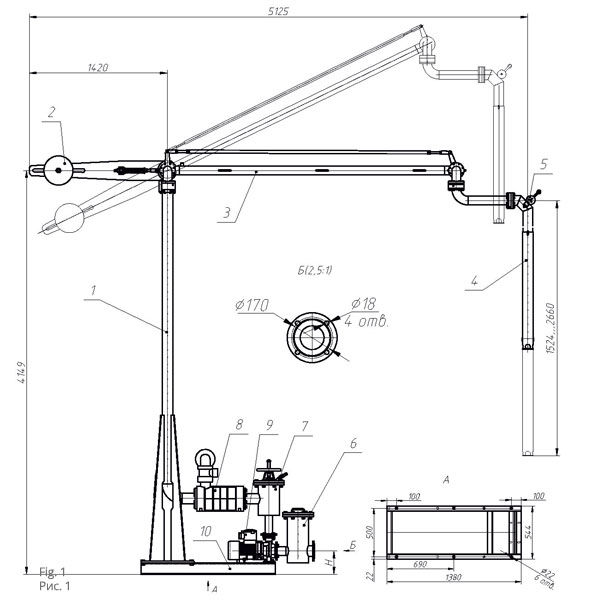

Чертеж стояка автоналивного телескопического CAT-80 и CAT-100

1-стійка, 2-вантаж, 3-відвод вертикальний, 4-телескоп, 6,7-фільтри, 8-лічильник, 9-електронасос, 10-рама.

ПРИЗНАЧЕННЯ

Стояк автоналивний телескопічний САТ-80 (100) призначений для наливання та обліку відпущених в автоцистерну світлих нафтопродуктів із в’язкістю 0,55…60 мм2/сек на нафтоналивних станціях нафтобаз при температурі навколишнього середовища від мінус 40°С до плюс 50°С.

Стояк – це автономна зварно-збірна конструкція, розташована на рамі, і дозволяє проводити наливання автоцистерни з похибкою 0,25%. Шарніри, встановлені в магістралі трубопроводів стояка, дозволяють проводити наливання при неточності встановлення автоцистерни ±700 мм у радіусі 3000 мм з кутом охвату 360°.

Стояк САТ-80 (100) відповідає ТУ У 29.1-24607422003:2007.

Середній строк служби стояка автоналивного телескопічного САТ-80 (100) – не менше восьми років.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Основні параметри і розміри Номинал
Продуктивність, м3/год 45(100)
Діаметр умовного проходу, мм 80 (100)
В’язкість рідини, яка вимірюється, мм2 0.55-60
Тип лічильного покажчика – місцевий облік Двострілочний зі скиданням на 0
Напруга живлення електричних вузлів, В 380
Частота струму, Гц 50±1
Відстань від основи рами до осі вхідного патрубка, Н, мм 240 (252)
Габаритні розміри, мм См. рисунок
Маса, кг. не більше 650
