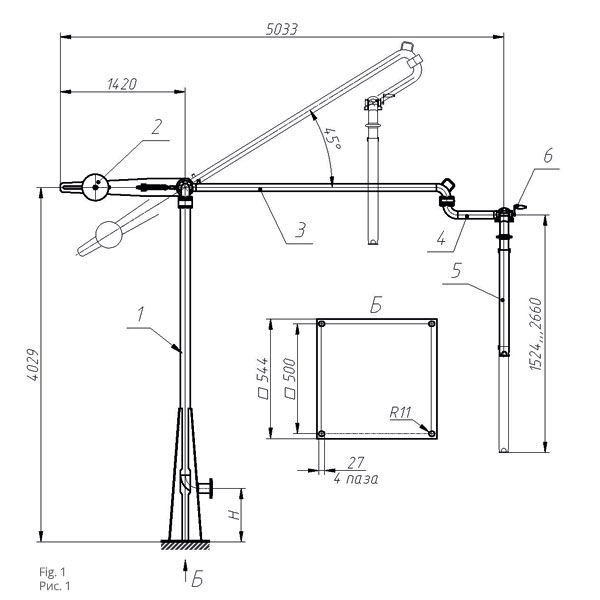

СТОЯК АВТОНАЛИВНИЙ ТЕЛЕСКОПІЧНИЙ (CAT)

1-стійка;
2-вантаж;
З,4-відвод вертикальний;
5-телескоп;
6-механізм підйому.

ПРИЗНАЧЕННЯ

Стояк автоналивний телескопічний CAT призначений для наливання автоцистерн світлими нафтопродуктами з в’язкістю 0,55…60 мм2/сек. Стояк – це зварна конструкція, що встановлюється на фундамент.

Подавання нафтопродукту здійснюється насосом, що стоїть окремо, по системі трубопроводів із шарнірами. Шарніри дозволяють проводити наливання при неточності установки автоцистерни ±700 мм у радіусі 3000 мм з кутом охвату 360°.
Температура експлуатації CAT від мінус 40° С до плюс 50° С

Стояк CAT відповідає ТУ У 29.1-24607422-003:2007

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Діаметр трубопроводу, мм 80(100)
Робочий тиск, МПа 0,6
Довжина горизонтальної труби, мм 3000
Довжина наливного патрубка, мм 2600
Відстань від основи до осі вхідного фланця, Н, мм 120(132)
Габаритні розміри:
Довжина, мм 5150
Висота, мм 4200
Ширина, мм 600
Маса, кг 430
