КРИШКИ

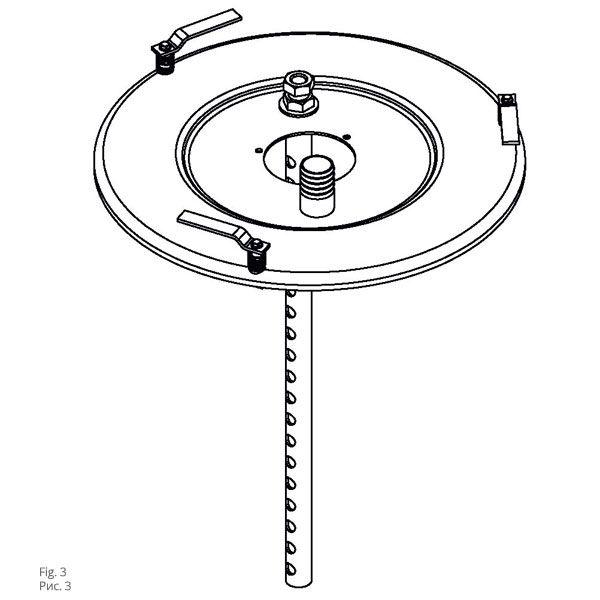

Крышка для герметизации полости цистерн

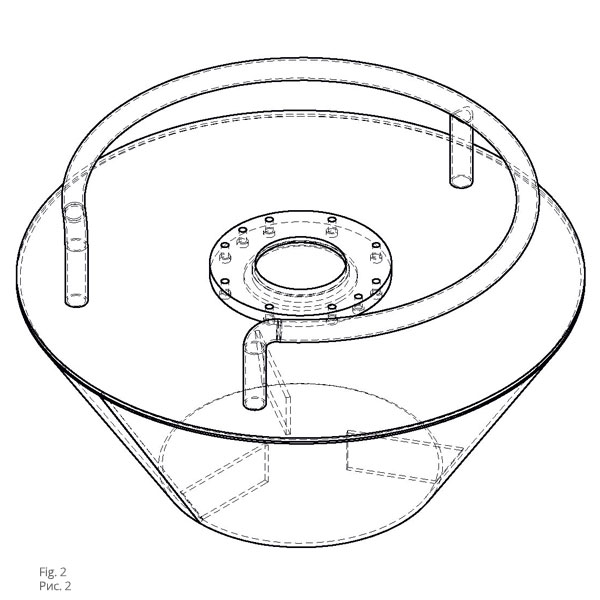

Чертеж крышки для герметизации полости цистерн
Крышка для герметизации полости цистерн

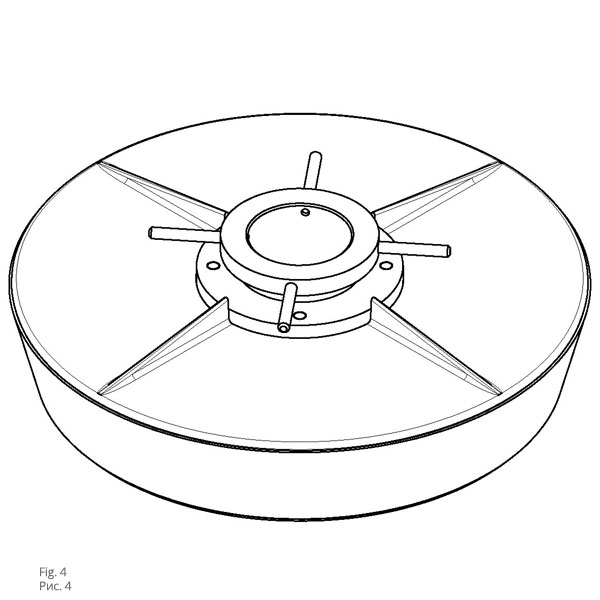

Крышки для герметизации цистерн

ПРИЗНАЧЕННЯ

Кришки призначені для герметизації порожнини цистерн, в процесі наливу в них нафтопродуктів, від навколишнього середовища з метою виключення забруднення атмосфери парами нафтопродуктів. Кришками комплектуються стояки (установки) наливу автоцистерн та залізничних цистерн.

На кришки за бажанням замовника встановлюються штуцера для відводу пароповітряної суміші і датчика верхнього рівня, при цьому приєднувальні розміри штуцерів узгоджуються із замовником.

Технічні характеристики, габаритні (для довідок) і загальний вид кришок наведені в таблиці 1 і на рис. 1,2 3,4.

Примітка: Приєднувальні розміри кришок узгоджуються із замовником.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение

крышки

Рис. Диапазон диаметров горловин, перекрываемых крьшкой, мм Применяется в изделиях Габаритные размеры, DxH, не более, мм Масса, не более, кг
0170.2430.000 1 250…340 CAT, САТ-80, САТ-100, САУТ 375×230 4,0
Алюминиевая крышка без покрытия 2 250…450 СВН-80 500×210 5,9
0151.0500.000 3 450…550 СВН-100 660×970 7,6
0150.0430.000 4 500…600 УВСН-100 610×190 20,0
