CBH-80, 100

Category
Устаткування наливне, Устаткування нафтобаз

СТОЯК ВЕРХНЬОГО НАЛИВУ СВН-80,100

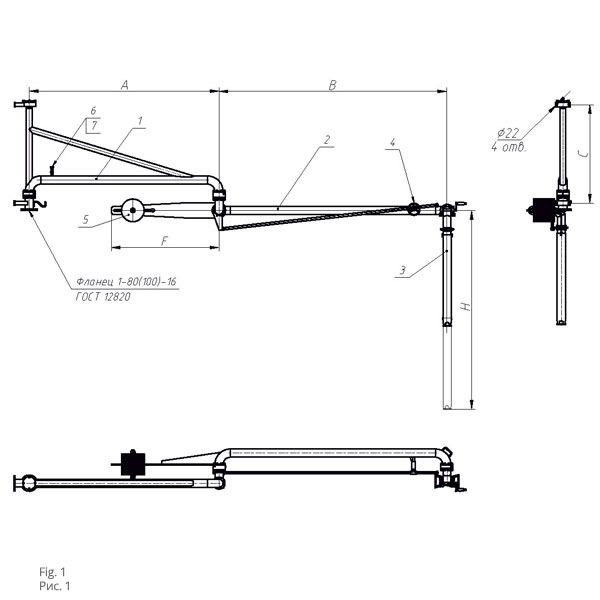

Чертеж стояка верхнего налива СВН-80

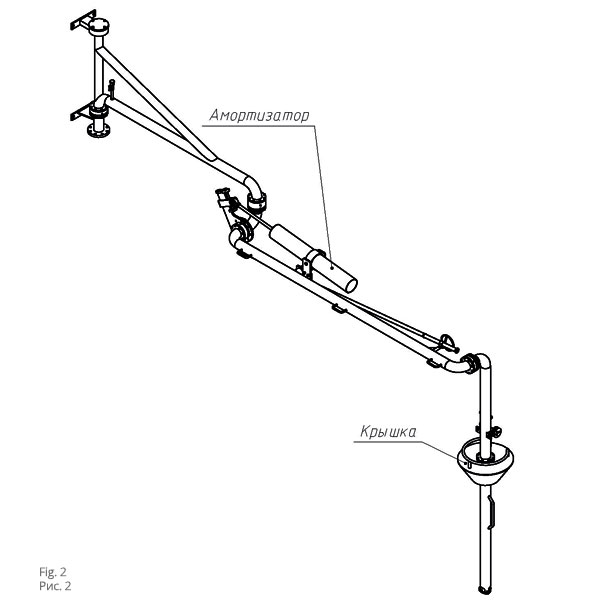

Примітка – можливі різні варіанти виконання стояка (наприклад – з амортизатором замість вантажу і з герметизуючою кришкою (див. рис. 2), з нержавіючої сталі і т.п.).

Чертеж стояк верхнего налива СВН-80

1-відвод; 2-відвод рухомий; 3-опуск; 4-пристрий затискний; 5-вантаж; 6-кран; 7-клапан зворотний.

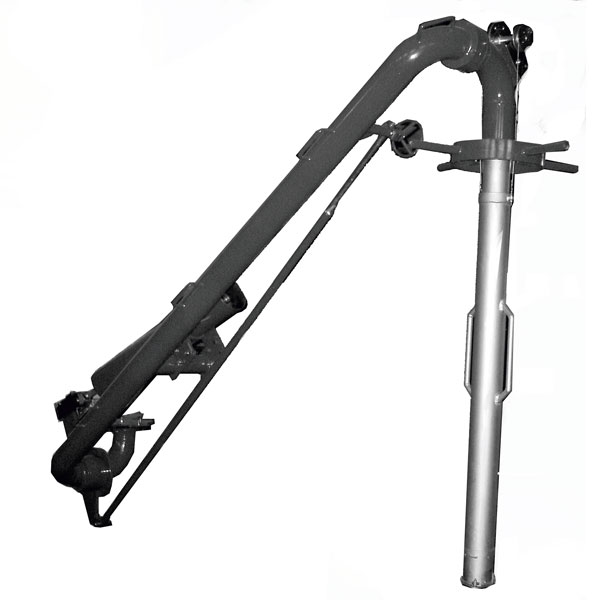

Фото стояка верхнего налива СВН-80, СВН-100
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Типорозмір

Параметр

 СВН-80 СВН-100
Умовний прохід, мм 80 100
Тиск робочий, МПа (кг/см2 ) 0,6 (6) 0,6 (6)
Неточність установки автоцистерни,мм ±1800 ±1800
Зусилля при підйомі та повертанні установки, кг, не більше 20 20
Розміри, мм A 2000…2200 1000…3000
В 2000…2900 2300…3000
С 550… 1000 600… 1300
F 920 1120…1420
Н 1500…3770 1530…3700
Температура експлуатації, С -40…+50 -40…+50
Маса, кг, не більше 324 380
Фланець приєднувальний DN80, PN16 DN100, PN16

ПРИЗНАЧЕННЯ

Стояк верхнього наливу СВН-80, 100 ТУ У 29.124607422-003:2007 призначений для наливання нафтопродуктів та інших неагресивних по відношенню до сталі, алюмінію та маслобензостійкої гуми рідин в автоцистерни будь-якого типу.

При замовленні установки СВН-80, 100 обов’яково обговорити, яка рідина буде перекачуватися, для підбирання матеріалу ущільнювальних і кілець.
