ГС-65, 75, 100, 150

Category

Устаткування нафтобаз, Обладнання злівне

ГОЛОВКА ЗЛИВНА ГС-65,75,100,150

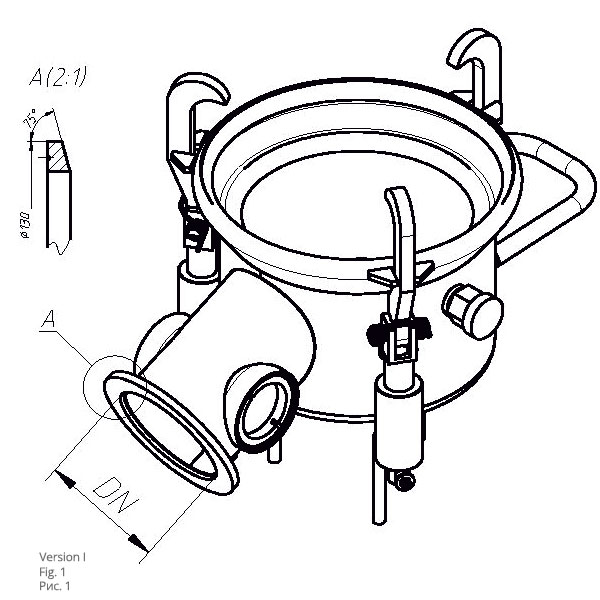

Чертеж головка сливная ГС-65, 75, 100, 150

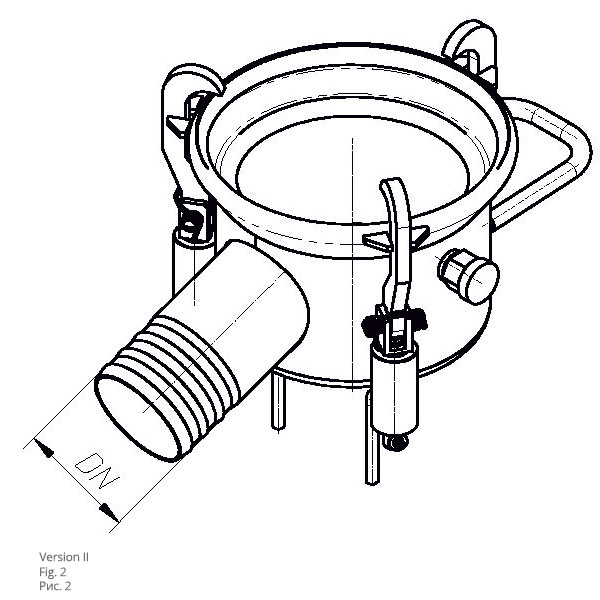

Чертеж головки сливной ГС

Технічні характеристики і габаритні розміри головки наведені у таблиці та на рис. 1 і 2.

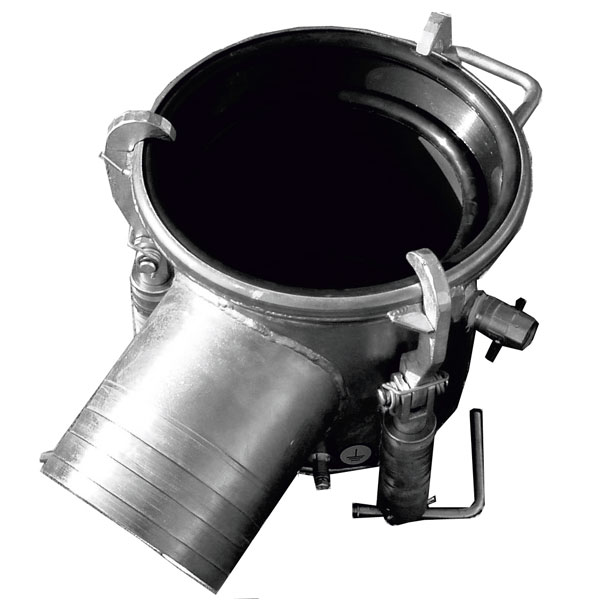

Головка сливная ГС-65, 75, 100, 150

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Позначення	Умовний прохідний переріз (DN), мм	Ширина,мм	Висота,мм	Маса, кг
ГС-100 (варіант I)	100	500	400	10,2
ГС-65 (варіант II)	65	510	355	8,1
ГС-75 (варіант II)	75	510	355	8,2
ГС-100 (варіант II)	100	515	355	8,2
ГС-150 (варіант II)	150	505	400	9,5

ПРИЗНАЧЕННЯ

Головка зливна призначена для з’єднання залізничної цистерни з трубопроводами нафтобази з наступним зливанням через неї нафтопродукту з цистерн до резервуарів.
