ЛЮК ЗАМІРНИЙ ЛЗ-80А,150А

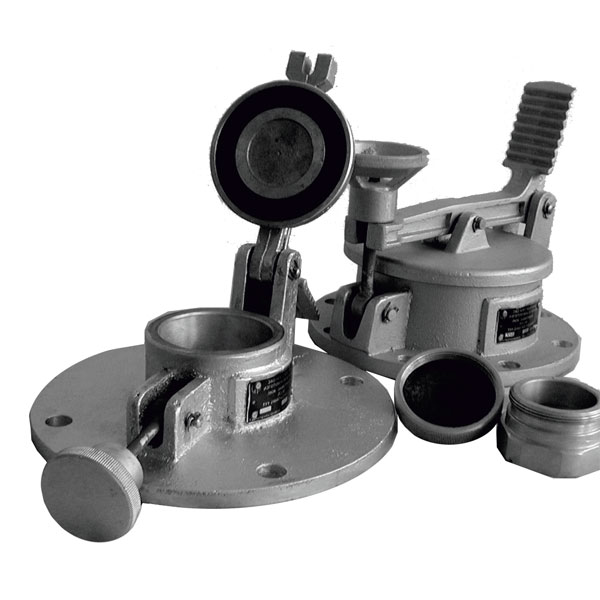

Люк замерный ЛЗ-80 А, 150 А

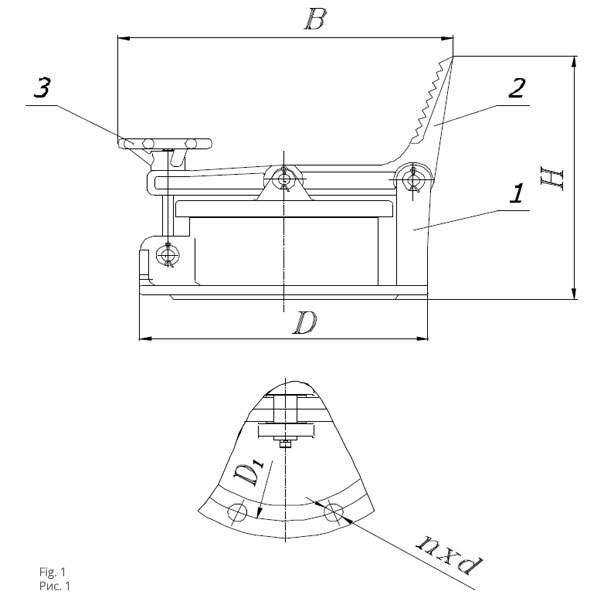

Чертеж люк замерный ЛЗ-80 А, 150 А

1-корпус, 2-кришка, 3-болт відкидний.

ПРИЗНАЧЕННЯ

Люк замірний ЛЗ-80 А, 150 А ТУ У 24607422.012-2000 призначений для проведення через нього заміру рівня нафтопродуктів, підтоварної води та відбирання проб нафтопродуктів із резервуарів будь-яких типів.

Люк замірний встановлюється згідно з проектною документацією на патрубку покрівлі вертикального резервуара або патрубку кришки люка горизонтального резервуара.

Температура експлуатації люка замірного від мінус 40 до плюс 50°С.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Позначення B,

мм

H,

мм

D,

мм

D1,

мм

d,

мм

n,

шт.

Маса, кг, не більше
ЛЗ-80 A 230 190 185 150 14 4 3
ЛЗ-80/1A 230 190 260 225 18 4 3,8
ЛЗ-150А 304 245 260 225 18 4 4,5
