ЛЮК ЗАМІРНИЙ ЛЗ-50

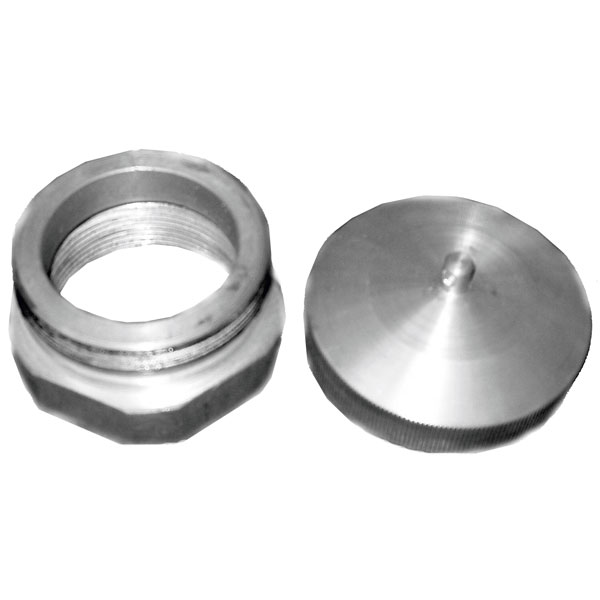

Люк замерный ЛЗ-50

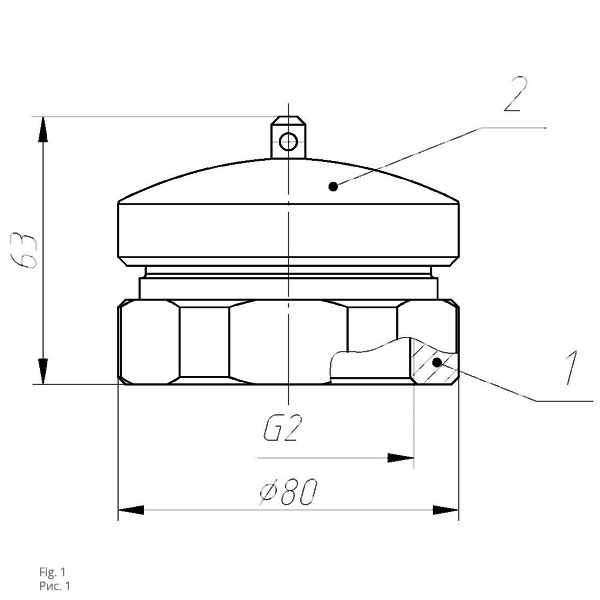

Чертеж люк замерный ЛЗ-50

1-корпус, 2-кришка.

Габаритні та приєднувальні розміри люка замірного наведені на рисунку.
Маса люка замірного, кг – 0,4.

ПРИЗНАЧЕННЯ

Люк замірний ЛЗ-50 ТУ У 24607422.012-2000 призначений для проведення через нього за допомогою метроштока заміру рівня нафтопродукту та підтоварної води, а також відбирання пробу горизонтальних резервуарах.

Люк замірний встановлюється на патрубку DN-50 на кришці люка резервуара. Температура експлуатації люка замірного від мінус 40 до плюс 50°С
