ПОУ-50, 80

Category
Устаткування нафтобаз, Устаткування протипожежне

ЗАПОБІЖНИК ВОГНЕВИЙ КУТОВИЙ ПОУ-50,80

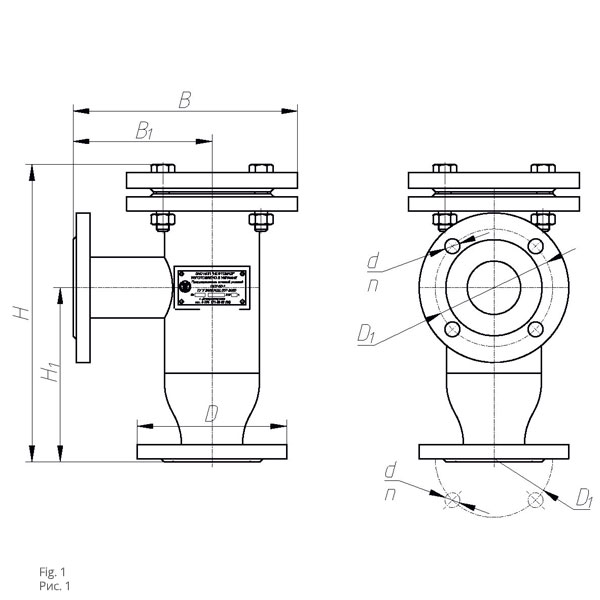

Чертеж предохранителя огневого углового ПОУ рис1
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Ду В В1 D D1 d n Н Н1 Маса, кг
ПОУ-50 50 210 130 140 110 14 4 280 163 10
ПОУ-80 80 245 150 185 150 18 4 326 188 16
Чертеж предохранителя огневого углового ПОУ рис2
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
DN D D1 D2 D3 d1 n1 d2 n2 B Н Н1
ПОУ-50 50 140 110 150 185 14 4 18 4 81 245 175
ПОУ-80 80 185 150 170 205 18 4 18 4 126 315 220
Предохранитель огневой угловой ПОУ-50, 80

ПРИЗНАЧЕННЯ

Запобіжник вогневої кутовий (надалі ПОУ) ТУ У 24607422.007-2000 призначений для тимчасового запобігання проникнення полум’я всередину резервуара з нафтою і нафтопродуктами і встановлюються на трубопроводах з продуктом.

Запобіжник вогневої кутовий встановлюють на всмоктуючому або зливному трубопроводах резервуарів АЗС.

Можливе застосування ПОУ в резервуарах з іншими продуктами для забезпечення протипожежного захисту, при цьому, залежно від рідини і тиску, запобіжники вогневі можуть виготовлятися: корпус – зі сталі або нержавіючої сталі; касета – з алюмінію або нержавіючої сталі.
