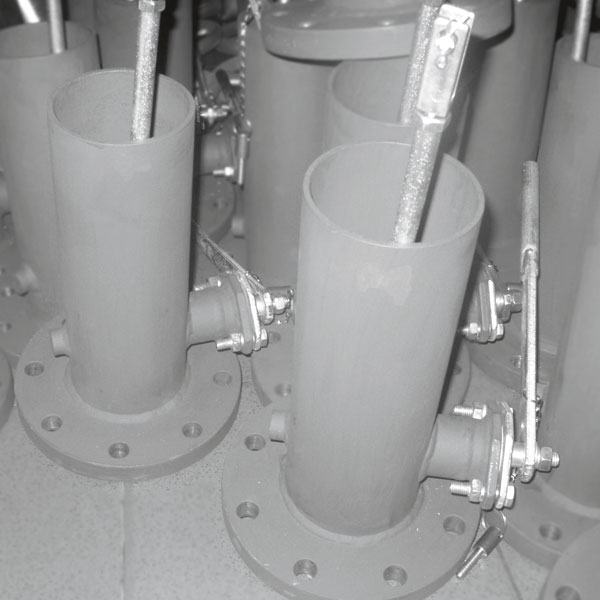

ПРИСТРІЙ ПРИЙМАЛЬНО-РОЗДАТОЧНИЙ ПРУ-100,150

ПРИЗНАЧЕННЯ

Пристрої приймально-роздаточні (ПРУ) призначені для запобігання втратам нафти і нафтопродуктів з резервуарів у випадку розриву технологічних трубопроводів або виходу з ладу запірного виробу.

Застосування ПРУ дозволяє раціональніше використовувати об’єм резервуара, оскільки керування хлопавкою розташоване всередині приймально- роздаточного патрубка.

ПРУ монтується в нижньому поясі на стінці резервуара відповідно до конструкції резервуара.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Найменування виробу Умовний прохід, DN, мм Приєднувальні розміри,мм Габаритні розміри, мм Довідкові розміри, мм Маса, кг
ПРУ-100 100 D d n L Н В R I h
180 18 8 515 605 300 150 195 305 24
ПРУ-150 150 240 22 8 637 622 380 180 228 330 43
