ХЛОПАВКИ Х-50, 80, 100, 150, ХП-250, 300, ХП-350, 400, ХП-500с, ХП-600

Чертеж хлопушки типа ХП

Хлопавка з перепуском

1-корпус, 2,3-кришка, 4,5-важіль, 6-кріплення тросу.

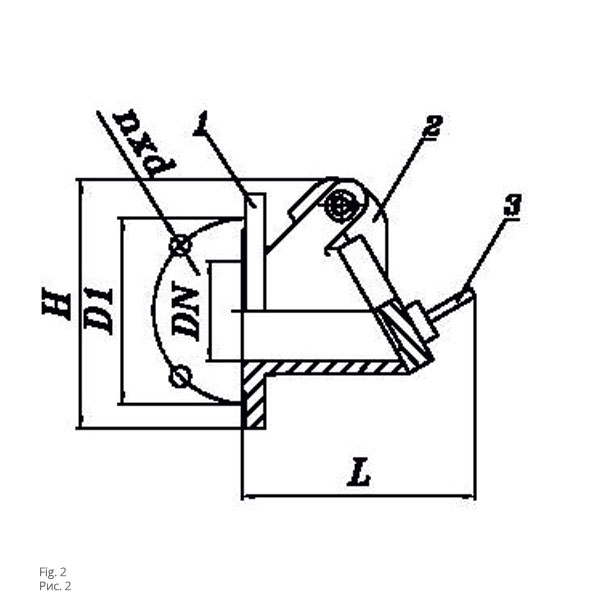

Чертеж хлопушки типа Х

Хлопавка

1-корпус, 2-кришка.

Хлопушки типа Х и ХП
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Позначення DN,

мм

L, мм Н, мм Di, мм n x d, мм Маса, кг
Х-50 50 130 140 110 4 х14 1,8
Х-80 80 190 230 150 4×18 3,2
Х-100 100 202 235 170 4×18 4
Х-150 150 308 315 225 8×18 9
ХП-250* 250 425 520 335 12×18 22
ХП-300* 300 480 600 395 12×22 97
ХП-350* 350 580 620 470 16×26 45
ХП-400* 400 690 750 525 16×30 123
ХП-500С* 500 700 830 650 20×33 347
ХП-600* 600 960 1030 770 20×36 400

ПРИЗНАЧЕННЯ

Хлопавки ТУ У 24607422.0082000 призначені для запобігання витокам нафтопродуктів з наземного резервуара при несправності засувки або трубопроводу.

Для відкривання кришки хлопавки використовується механізми керування з ручним приводом (МУ1, МУ2, МУВ) або з електричним приводом (МУЗ).
