ШАРНІРИ

Шарниры для поворотов стояков
Шарнир для поворотов стояков
Шарнир для поворота стояков
Чертеж шарнира для поворотов стояков
Чертеж шарнира для поворота стояков
Чертеж шарнира для поворота стояков

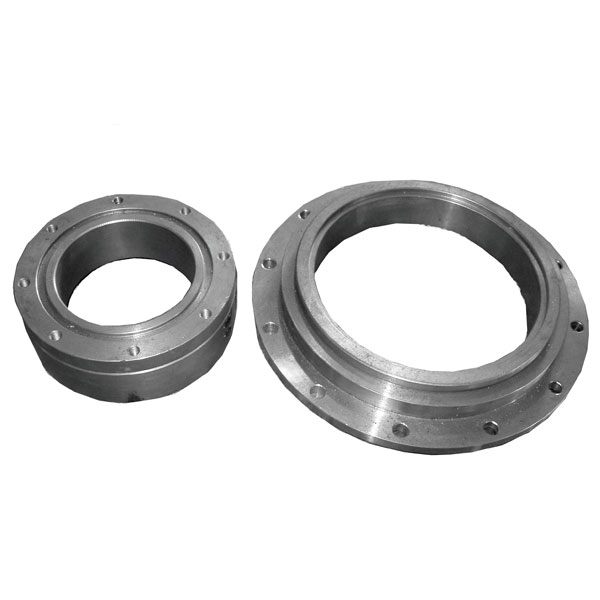

Шарниры для осуществления поворотов наливных стояков
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Обозначение Условный проход (N), мм Габаритные размеры (DхL), мм Количество рядов шариков в шарнире Масса, кг Рис.
НДП 6100.000 100 160×42 1 3,3 1

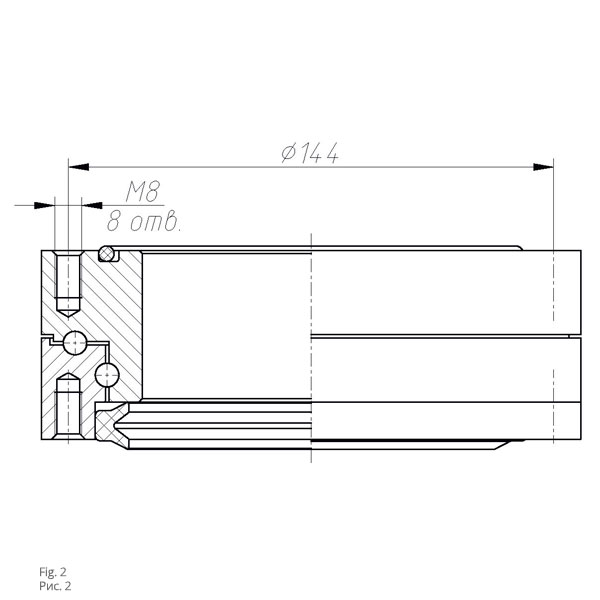

НДП 6200.000 100 160×56 2 4,7 2

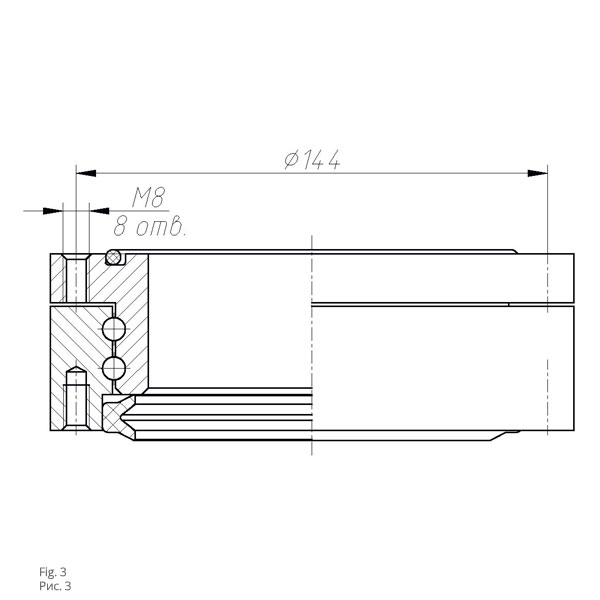

ШР-1 100 160×54 2 4,41 3

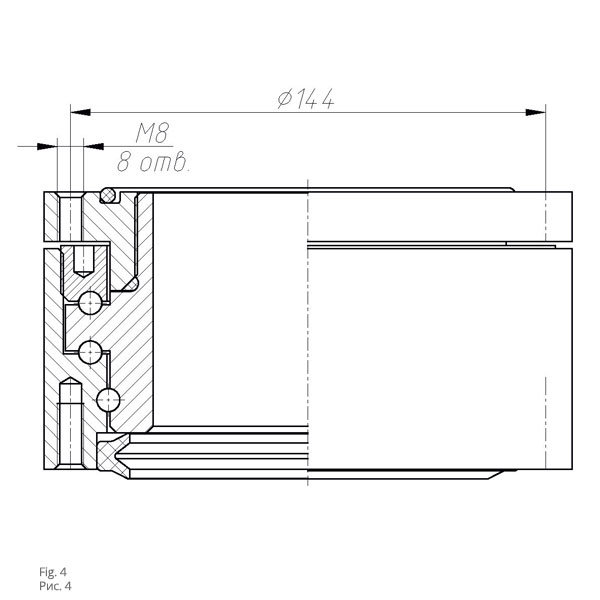

ШР-2 100 160×84 3 9,8 4

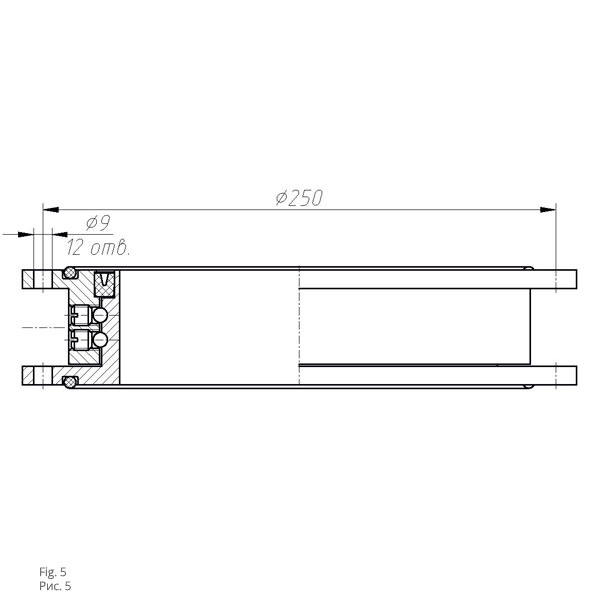

ХХХХ.0700.00С 175 270×56 2 11,0 5

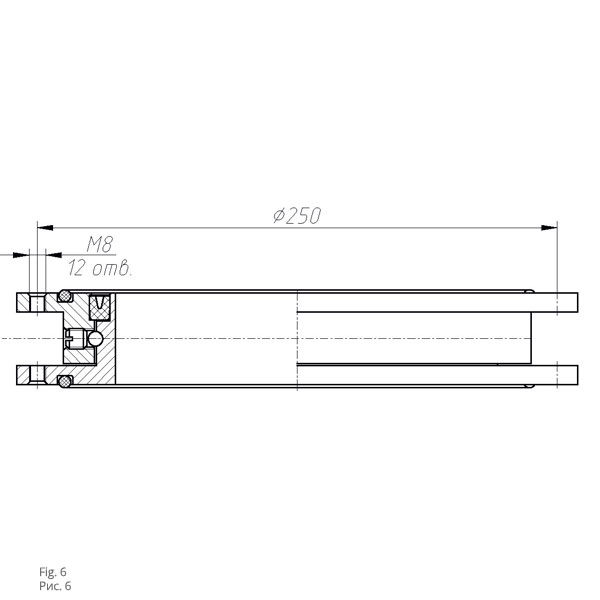

ХХХХ.0800.00С 175 270×44 1 6,5 6

ПРИЗНАЧЕННЯ

Шарніри призначені для здійснення поворотів наливних стояків (установок) в різних площинах. Це дозволяє проводити налив у всі типи автоцистерн та залізничних цистерн.

Марка гумотехнічних виробів підбирається в залежності від продукту, в якому працює шарнір.
