НАСОСНАЯ УСТАНОВКА С УЧЕТОМ УНИВЕРСАЛЬНАЯ НУ-80УУ

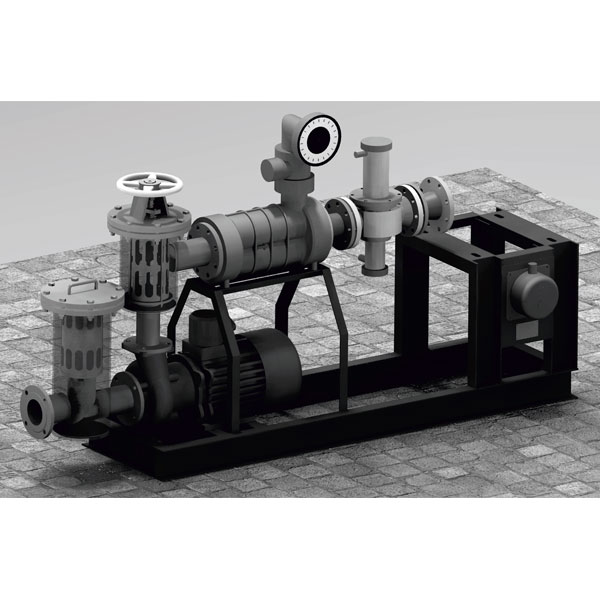

Насосная установка с учетом НУ-80УУ
Чертеж насосной установки НУ-80УУ

1-рама; 2-УЗА-4К; 3-переходник; 4-клапан электромагнитный; 5-счетчик; 6-электронасос; 7-фильтр-отсекатель; 8-фильтр.

НАЗНАЧЕНИЕ

Насосная установка с учетом предназначена для перекачки светлых нефтепродуктов с вязкостью 0,55…60 мм2/сек с одновременным показанием количества отпущенного продукта.

Установка может также использоваться как модуль стояка автоналивного и установки верхнего налива ж/д цистерн, для чего, на выступающую часть рамы 1, устанавливаются соединяющие узлы этих изделий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Условный проходной диаметр, DN , мм 80
Рабочее давление, МПа 0,6
Производительность, м3/час 100
Класс точности счетчика ,% 0,25
