ШАРНИРЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение Условный проход (N), мм Габаритные размеры (DхL), мм Количество рядов шариков в шарнире Масса, кг Рис.
НДП 6100.000 100 160×42 1 3,3 1
НДП 6200.000 100 160×56 2 4,7 2
ШР-1 100 160×54 2 4,41 3

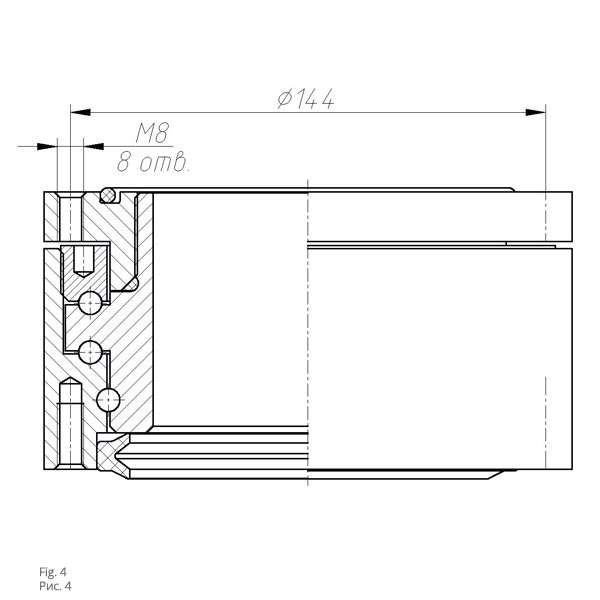

ШР-2 100 160×84 3 9,8 4
ХХХХ.0700.00С 175 270×56 2 11,0 5
ХХХХ.0800.00С 175 270×44 1 6,5 6

НАЗНАЧЕНИЕ

Шарниры предназначены для осуществления поворотов наливных стояков (установок) в различных плоскостях. Это позволяет производить налив во все типы автоцистерн и железнодорожных цистерн.

Марка резинотехнических изделий подбирается в зависимости от продукта, в котором работает шарнир.
