COVERS

Category
Equipment filter, Tank farm facilities

COVERS

Крышка для герметизации полости цистерн
Чертеж крышки для герметизации полости цистерн
Крышка для герметизации полости цистерн
Крышки для герметизации цистерн

PURPOSE

The covers are designed to seal the cavity tanks during loading of petroleum products in them, from the environment to avoid contamination of the atmosphere in pairs of petroleum products. Cabinet risers (setup) loading of tank trucks and rail cars.

On the cover installed on the customer connection for removal of vapor-air mixture and top-level sensor, and the connecting dimensions of fittings are coordinated with the customer.

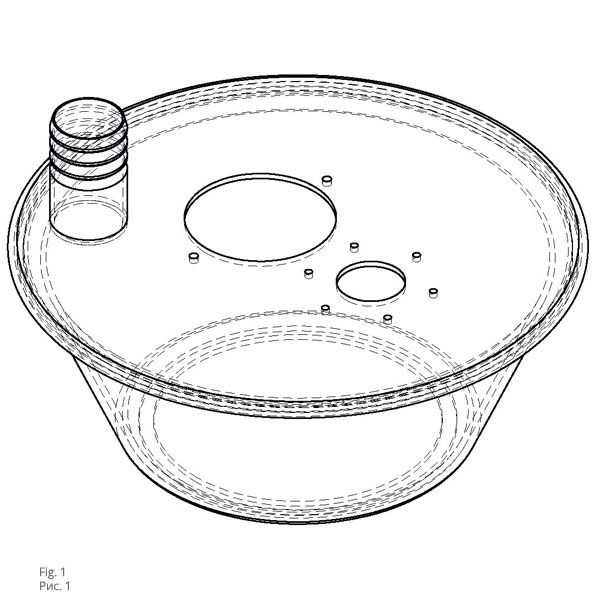

Specifications, overall (for information) and the general appearance caps are shown in Table 1 and Fig. 1,2 3,4.

Note-Mounting dimensions caps agreed with the customer.

TECHNICAL CHARACTERISTICS
Обозначение

крышки

Рис. Диапазон диаметров горловин, перекрываемых крьшкой, мм Применяется в изделиях Габаритные размеры, DxH, не более, мм Масса, не более, кг
0170.2430.000 1 250…340 CAT, САТ-80, САТ-100, САУТ 375×230 4,0
Алюминиевая крышка без покрытия 2 250…450 СВН-80 500×210 5,9
0151.0500.000 3 450…550 СВН-100 660×970 7,6
0150.0430.000 4 500…600 УВСН-100 610×190 20,0
