УСТАНОВКА НИЖНЕГО СЛИВА-НАЛИВА УСН-100

Установка нижнего слива типа УСН

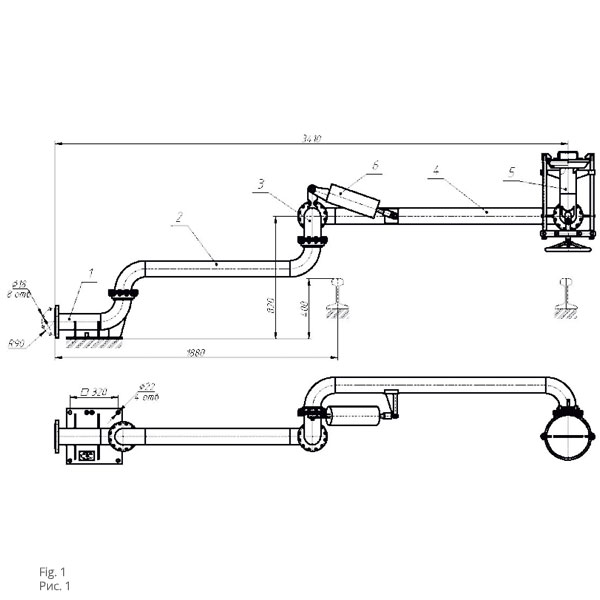

Чертеж установка нижнего слива УСН

1-патрубок коренной опорный;
2,4-патрубок подвижный;
3-колено;
5-головка присоединительная;
6-устройство уравновешивающее

НАЗНАЧЕНИЕ

Установка слива-налива УСН-100 ГОСТ 18194 предназначена для слива или налива светлых нефтепродуктов через сливное устройство железнодорожной цистерны. Детали установки слива-налива, контактирующие с патрубком железнодорожной цистерны, искробезопасны.

Установка производится с четырьмя шарнирами, но может быть изготовлена с пятью шарнирами.

Установки с пятью шарнирами позволяют компенсировать возможные отклонения оси сливного устройства цистерны от вертикального положения, что существенно улучшает герметичность соединения установки УСН со сливным устройством цистерны.

Допускается:
а) применение для слива или налива других жидкостей, неагрессивных по отношению к сталям;
б) изготовление установки из стали 12X18Н1 ОТ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Условный проход (DN), мм 100
Условное давление (PN), МПа(кгс/см2) 0,4 (4)
Высота от головки рельса до фундамента, мм 400
Вылет оси опорного шарнира до оси присоединительной головки, мм 3000
Допускается неточность установки цистерн, мм ±2000
Угол поворота вокруг вертикальной оси коренного шарнира, град 270
Макс, усилие, прикладываемое к маховику головки, кг, не более 20
Уклон патрубков в сторону коренного шарнира, град, не более 10
Масса установки, кг, не более 97
